一、概述

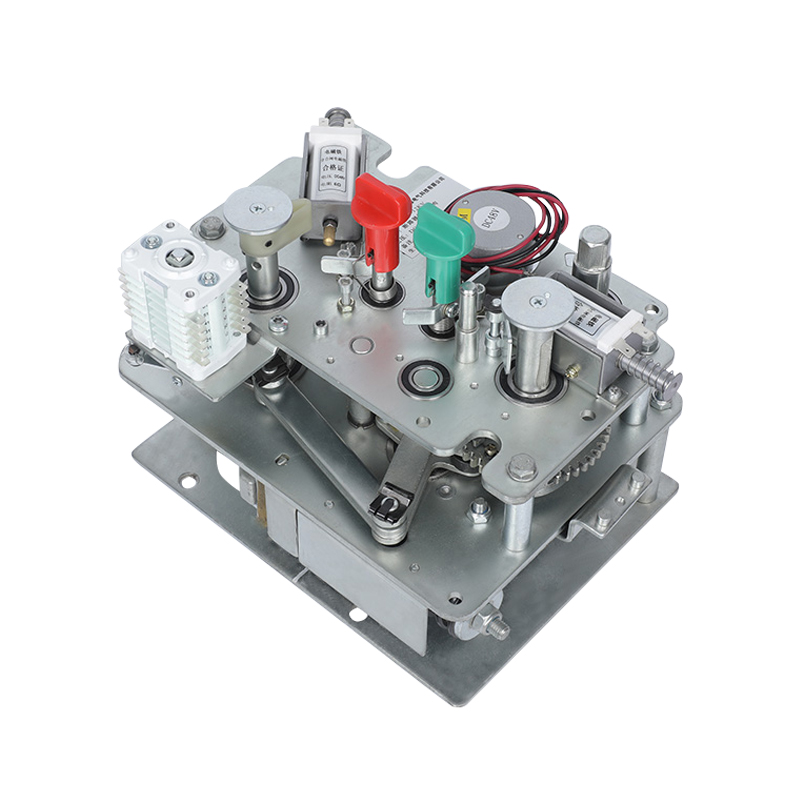

XGN15-12 高压环网柜所配V 型弹簧操动机构为额定电压12kV 交流金属封闭式开关的配套设备，该断路器机构采用拉伸弹簧过死点控制断路器合闸的动作，分闸操作采用了压缩弹簧蓄能控制。该产品具有重合闸功能，与隔离机构有联锁功能，可靠性高、寿命可达10000 次，

安装方便和适应性强等特点，可完全替代原充气柜断路器机构。

该产品全检合格出厂，符合GB 1984-2003 《高压交流断路器》、 GB ／ T 11022-2011 《高压开关设备和控制设备标准的共用技术要求》。

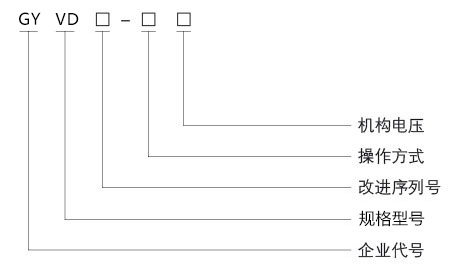

二、型号说明

三、GYVD-12 弹簧机构使用操作说明

储能操作：

确认检查产品有无运输变形，将机构安装固定在开关上，使用专用的操作手柄插入到机构右下部，顺时针旋转（或电动给电机通电）至“嘎哒”一声，完成储能动作。

合闸操作：

旋动绿色旋钮，断路器开关在机构弹簧力的作用下主回路合闸。或电动操作时给合闸线圈带电机构完成合闸操作，同时给分闸弹簧储能，此时可再储能但是无法再合闸操作（有联锁）。

分闸操作：

旋动红色旋钮，断路器开关在机构弹簧力的作用下主回路分闸。或电动操作时给分闸线圈带电机构完成分闸操作。

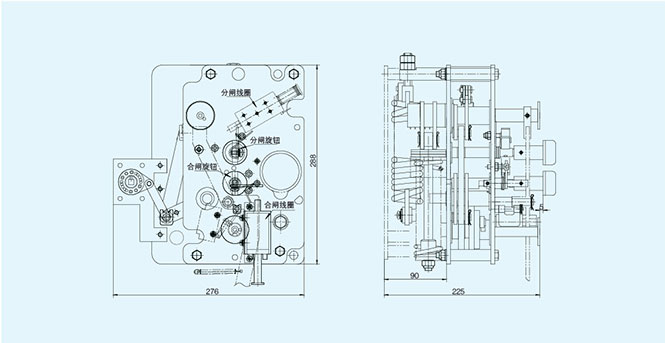

四、GYVD-12(V 柜) 弹簧操动机构外形尺寸

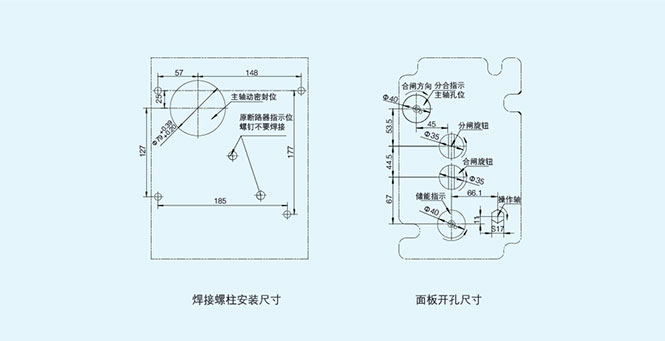

五、GYVD-12(V 柜) 弹簧操动机构螺柱焊接安装尺寸及面板开孔尺寸
